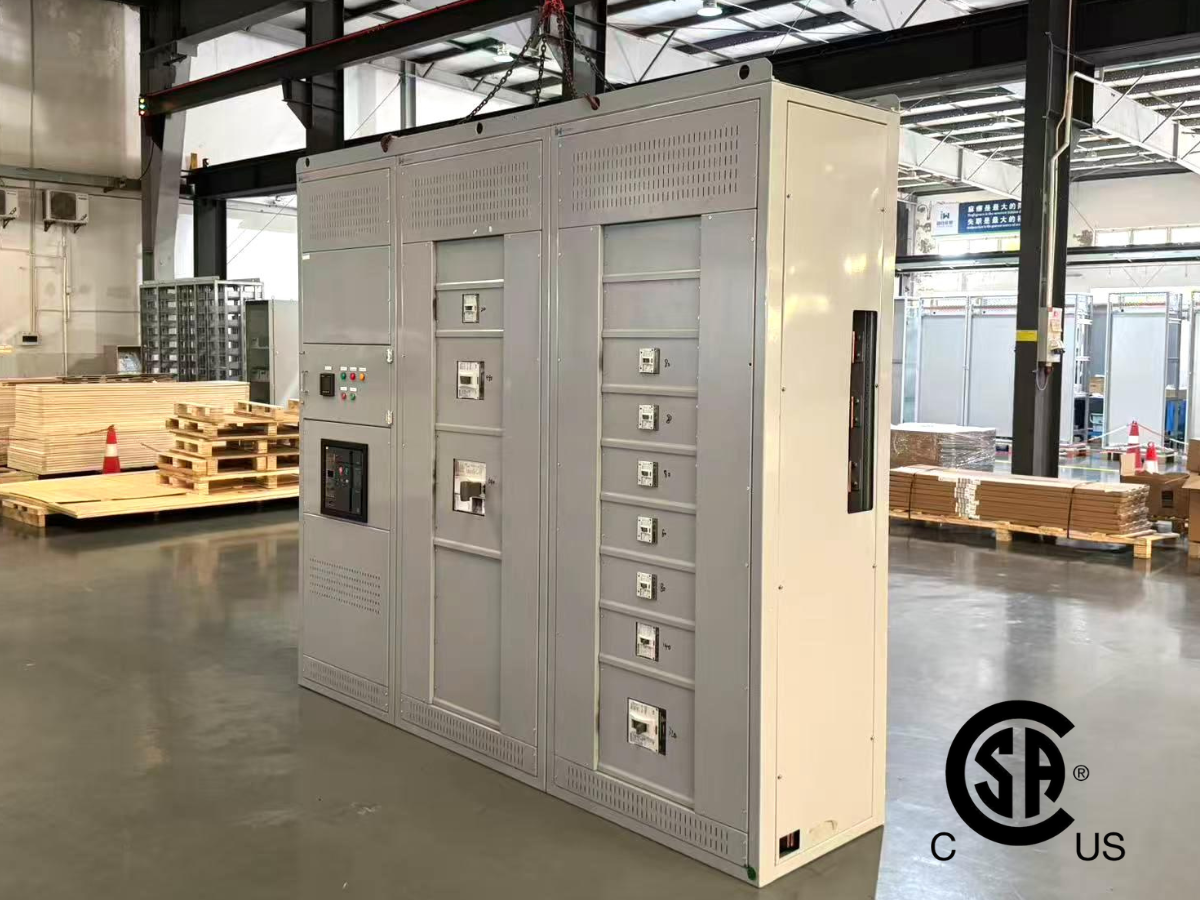

UL891低压开关柜
产品简介
UL891低压开关设备专为商业及工业电力分配系统设计，符合美国国家电气规范(NEC)及美加相关安全标准。该标准涵盖开关设备的设计、构造与性能要求，确保在更高电流和短路耐受能力下具备可靠性与安全性。
| 产品技术规格
上海基胜能源股份有限公司制造的iWDS低压配电柜严格遵循相关行业标准，包括UL891、CSA22.2 No.244、NEMA标准PB-2，并采用符合NEMA 1防护等级的标准机柜。断路器开关均通过UL489或UL1066认证。
| 特点/特征
• 小巧的尺寸
• 安装简便，现场安装时间短
• 按照UL891标准，测试并获得美国/加拿大认证
• 馈线电流额定值：100A、150A、250A、400A、600A、800A、1000A和1200A
• 系统电压：120/240、208Y/120 和 480Y/277 交流电
• 系统：1Ø3W 或 3Ø3W 或 3Ø4W或 3Ø5W
• 交流断路器框架在 690V 交流电压下可达到 65KA，在 480V 交流电压下可达到 100KA，且无需熔断器组件
• NEMA 1型外壳
• 全高附加式或独立式配电部分
• 提供高导电性的铜母线
• 通过母线实现各部分之间的连接
• 最大 1200A 的独立安装馈电装置
• 作为主开关或馈电开关使用的微逻辑跳闸断路器
• 为安装断路器提供了充足的空间（单个馈电柜可容纳多达 10 个塑壳断路器回路，配电柜高度可达90英寸2286毫米高）
• 馈线电流100A回路隔室高度6.9英寸177毫米；馈线电流150-250A回路隔室高度8.7英寸222毫米；馈线电流400A-600A回路隔室高度10.5英寸267毫米；馈线电流800A-1200A回路隔室高度12.2英寸311 毫米
• 持续的铜接地母线
| 进线柜选型尺寸
| 序号 | 额定电流 | 极数 | 宽度 | 深度 | 高度 |
|---|---|---|---|---|---|
| 1 | 1000A | 3P | 30" (762) | 26" (661) | 90" (2286) |
| 2 | 1600A | 3P | 30" (762) | 26" (661) | 90" (2286) |
| 3 | 2000A | 3P | 30" (762) | 26" (661) | 90" (2286) |
| 4 | 2500A | 3P | 30" (762) | 26" (661) | 90" (2286) |
| 5 | 3200A | 3P | 40" (1016) | 36" (915) | 90" (2286) |
| 6 | 4000A | 3P | 40" (1016) | 36" (915) | 90" (2286) |
| 7 | 5000A | 3P | 40" (1016) | 40" (1016) | 90" (2286) |
| 馈线柜选型尺寸
| 序号 | 额定电流 | 极数 | 宽度 | 深度 | 高度 |
|---|---|---|---|---|---|
| 1 | 100A-630A | 3P | 30" (762) | 26" - 40" (661-1016) | 90" (2286) |
| 2 | 800A-1200A | 3P | 36" (915) | 26" - 40" (661-1016) | 90" |

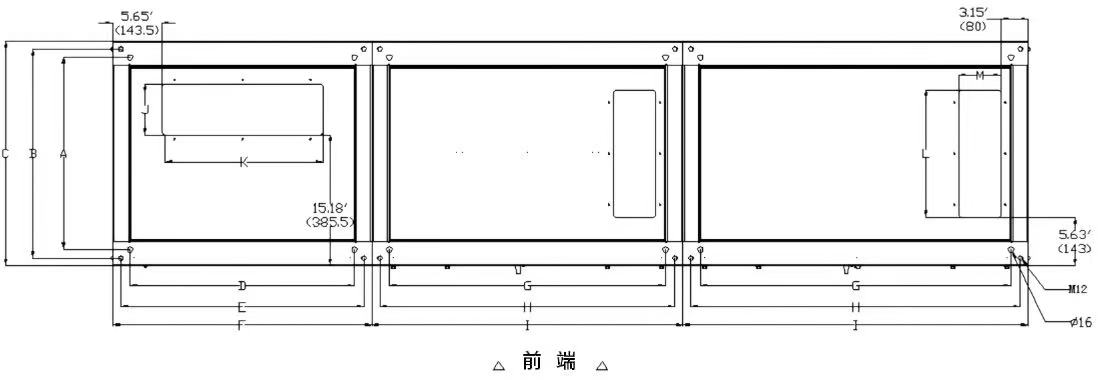

| 地基安装开孔位置图
| 进线柜选型开孔尺寸
| 序号 | 额定电流 | A | B | C | D | E | F | J | K |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 1000A | 22.2" (565) | 24.2" (615) | 26" (661) | 26" (661) | 28.1" (715) | 30" (762) | 5.9" (150) | 18.7" (475) |
| 2 | 1600A | 22.2" (565) | 24.2" (615) | 26" (661) | 26" (661) | 28.1" (715) | 30" (762) | 5.9" (150) | 18.7" (475) |
| 3 | 2000A | 22.2" (565) | 24.2" (615) | 26" (661) | 26" (661) | 28.1" (715) | 30" (762) | 5.9" (150) | 18.7" (475) |
| 4 | 2500A | 22.2" (565) | 24.2" (615) | 26" (661) | 26" (661) | 28.1" (715) | 30" (762) | 5.9" (150) | 18.7" (475) |
| 5 | 3200A | 32.2" (819) | 34.2" (869) | 36" (915) | 36" (915) | 38.2" (969) | 40" (1016) | 15.9" (404) | 28.7" (729) |
| 6 | 4000A | 32.2" (819) | 34.2" (869) | 36" (915) | 36" (915) | 38.2" (969) | 40" (1016) | 15.9" (404) | 28.7" (729) |
| 7 | 5000A | 36.2" (920) | 38.2" (970) | 40" (1016) | 36" (915) | 38.2" (969) | 40" (1016) | 15.9" (404) | 28.7" (729) |
| 馈线柜选型开孔尺寸
| 序号 | 额定电流 | A | B | C | G | H | I | L | M |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 100A-630A | 22.2"-36.2" (565-920) | 24.2"-38.2" (615-970) | 26"-40" (661-1016) | 26" (661) | 28.1" (715) | 30" (762) | 14.8"-28.7" (375-730) | 4.9" (125) |
| 2 | 800A-1200A | 22.2"-36.2" (565-920) | 24.2"-38.2" (615-970) | 26"-40" (661-1016) | 32" (814) | 34.2" (869) | 36" (915) | 14.8"-28.7" (375-730) | 4.9" (125) |
