中压开关设备

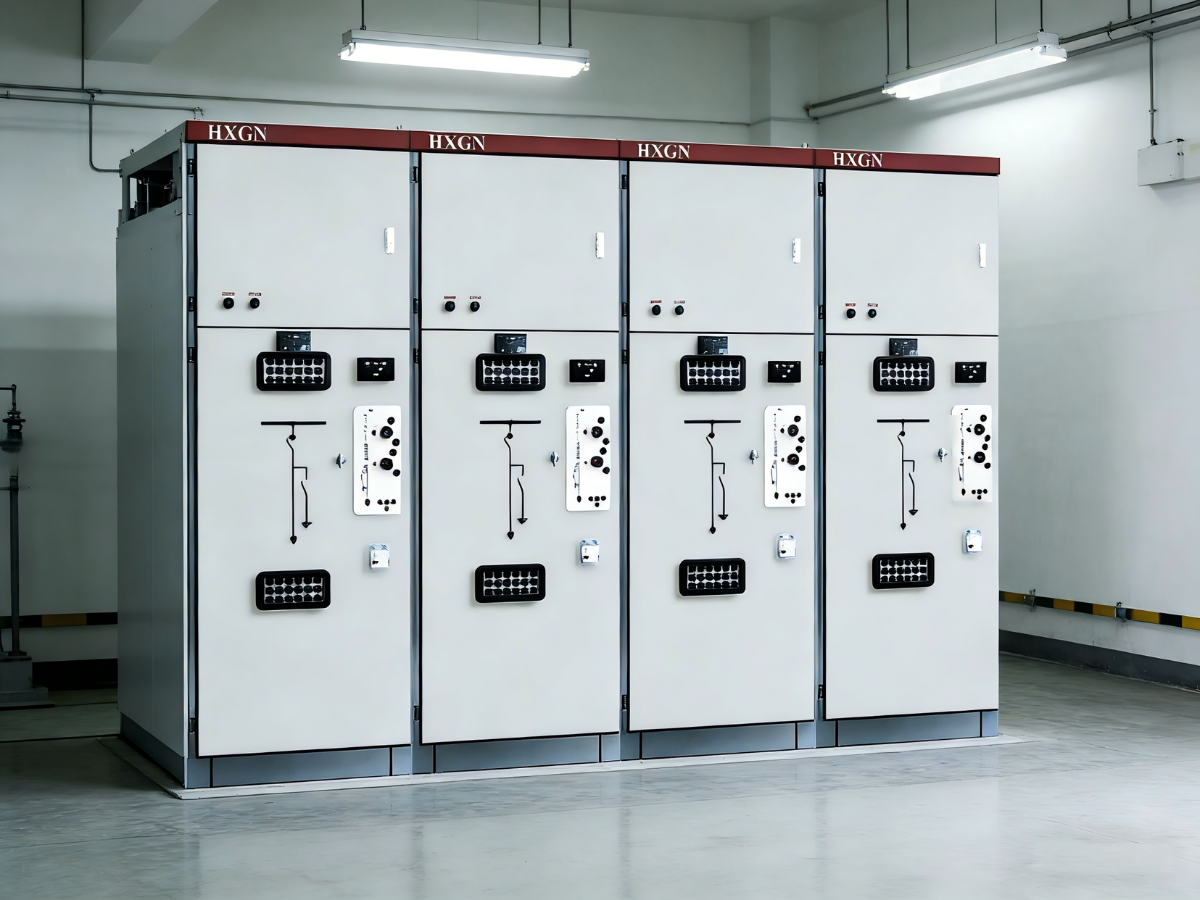

HXGN-12环网开关设备
产品简介
HXGN-12箱式固定交流金属封闭开关设备适用于3~10kV、50Hz三相系统，应用于工程企业、住宅小区、高层建筑、学校园区等配电系统。
| 执行标准
• GB 16926-2009 高压交流负荷开关-熔断器组合电器
• GB/T 3906-2020 3.6kV~40.5kV 交流金属封闭开关设备和控制设备
• IEC 62271-200:2024 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV
| 技术参数
| 名称 | 负荷开关柜 | 负荷开关-熔断器组合电器柜 |
|---|---|---|
| 最高电压 | 12 kV | |
| 额定电压 | 10 kV | |
| 额定短时工频耐受电压（1min） | 42 kV | |
| 额定雷电冲击耐受电压（全波） | 75 kV | |
| 负荷开关额定电流 | 630 A | |
| 额定负载开断电流 | 630 A | / |
| 额定母线最大电流 | 1250 A | |
| 开断变压器空载电流 | 16 A | / |
| 开断电缆无载电流 | 25 A | / |
| 额定短时耐受电流（4s） | 25 kA | / |
| 额定峰值耐受电流 | 63 kA | / |
| 额定短路合闸电流（峰值） | 63 kA | 80 kA |
| 熔断器最大额定电流 | / | 100 A |
| 额定短路开断电流 | / | 31.5 kA |
| 组合电器额定转移电流 | / | 1200 A |
| 防护等级 | IP4X | |
